Uvod
Flote kamiona i autobusa na dugim relacijama rade prema neumoljivim rasporedima, prelazeći tisuće milja kroz različite klime i uvjete na cestama. Razlika između isplative rute i skupog kvara često leži u najmanjim komponentama –brtve. Za prijevoz teških tereta, pouzdanost brtvljenja izravno utječe na vrijeme rada, proračune za održavanje i sigurnost vozača. Ovaj članak ispituje kako pet obitelji tuljana –O‑prstenovi, kasetne brtve, rotacijske brtve, rezervni prstenovi, ikombinirane brtve– svaki doprinosi dugotrajnim performansama u zahtjevnim primjenama, dok se bavi zanemarenim čimbenicima poput izdržljivosti termičkih ciklusa i ulaska kontaminacije.

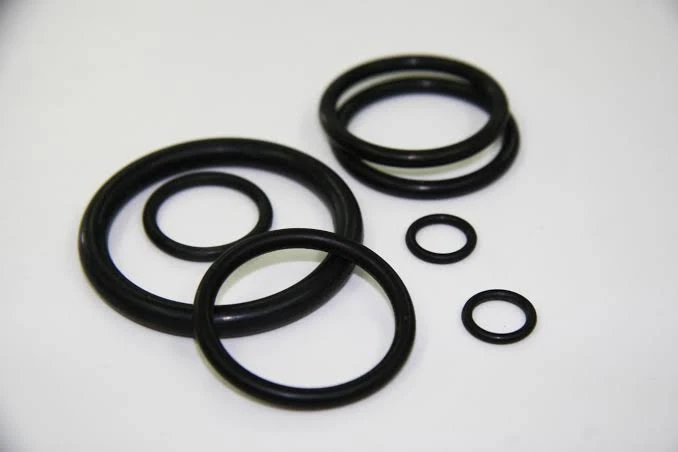

O‑prstenovi za transport za teške uvjete rada za strujne krugove tekućine i goriva
O‑prstenovinajčešći su brtveni element u pogonskim sklopovima kamiona i autobusa, nalaze se u mlaznicama za gorivo, hidrauličkim ventilima i priključcima rashladne tekućine. Njihova jednostavna geometrija protivi se složenim zahtjevima: moraju se oduprijeti mješavinama goriva, skokovima visokog tlaka i temperaturnim promjenama od hladnog početka do pustinjske vrućine.
Izbor materijala za kompatibilnost s dizelskim motorima
Nitril (NBR) nudi dobru otpornost na ulje, ali fluorougljik (FKM) je poželjan za biogoriva i više temperature.Napunite utore i stisnite– nedovoljno ispunjen utor potiče istiskivanje, dok prekomjerno stiskanje ubrzava kompresiju. U kočionim sustavima O‑prstenovi moraju održavati brtvljenje čak i pod vakuumom, sprječavajući ulazak zraka koji omekšava osjećaj papučice. Redoviti pregledi voznog parka često otkrivaju stvrdnjavanje ili pucanje O-prstena – ranom zamjenom izbjegavaju se neplanirani zastoji. Za prijevoz teških tereta, odabir odgovarajućeg durometra (obično 70-90 Shore A) uravnotežuje fleksibilnost s otpornošću na pritisak, produžujući servisne intervale između remonta.

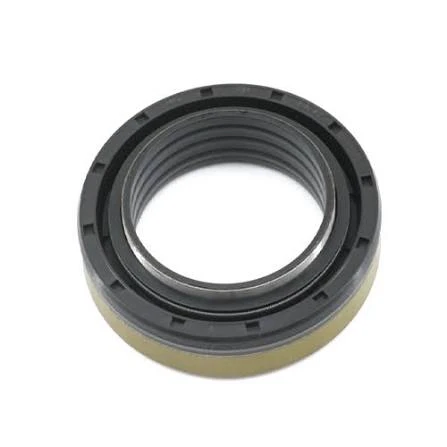

Kazetne brtve za transport za teške uvjete rada za zaštitu krajeva kotača
Kasetne brtvesu predsastavljene jedinice koje kombiniraju brtveni rub, labirint i zaštitni poklopac, što ih čini idealnim za glavčine kotača i krajeve osovina. Njihov modularni dizajn pojednostavljuje instalaciju i smanjuje rizik od oštećenja tijekom montaže – značajna prednost za radionice za održavanje voznog parka.
Učinak labirinta protiv blata i vode
Vijugavi put sprječava abrazivne čestice da dođu do glavnog ruba, što je kritično za segmente izvan autocesta na dugim rutama.Materijal usana i napetost opruge– podvezna opruga održava dosljedno radijalno opterećenje, kompenzirajući manje trošenje osovine tijekom milijuna okretaja. Kazetne brtve također uključuju integralnu habajuću čahuru, tako da zarezana površina vratila ne ugrožava brtvljenje. Za teške uvjete prijevoza, ove brtve produljuju vijek trajanja ležaja održavajući mazivo čistim i bez vlage, što izravno dovodi do manjeg broja kvarova na krajevima kotača i manje poziva za pomoć na cesti.

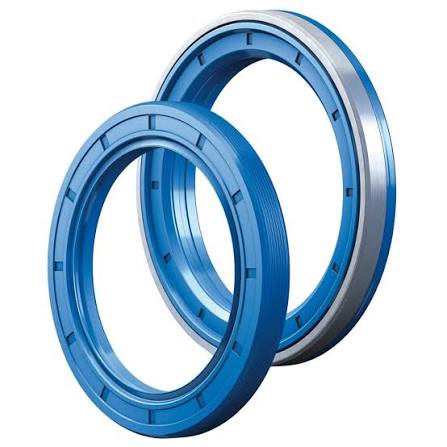

Rotacijske brtve za transport za teške uvjete rada za izlazna vratila mjenjača
Rotacijske brtve, često nazivane uljne brtve, bitne su tamo gdje rotirajuće vratilo izlazi iz kućišta mjenjača. Zadržavaju ulje mjenjača dok isključuju prskanje s ceste i prašinu. U teškom transportu, temperature prijenosa mogu premašiti 120 stupnjeva, a brzine osovine variraju od praznog hoda do preko 3000 okretaja u minuti.
Dinamika pumpanja usana
Spiralni grebeni na brtvenoj usnici stvaraju blagi gradijent tlaka koji gura ulje natrag u korito, smanjujući curenje čak i tijekom krstarenja velikom brzinom.Prednosti fluoroelastomera– za moderna sintetička maziva s aditivima za ekstremne tlakove, FKM rotacijske brtve otpornije su na kemijsku razgradnju bolje od tradicionalnog nitrila. Dodatno, brtveni rub mora se prilagoditi radijalnom odlasku i neusklađenosti vratila bez pretjeranog trošenja. Podaci o voznom parku pokazuju da zamjena rotacijskih brtvi u planiranim intervalima sprječava nestanak ulja u mjenjaču, što je uobičajeni prethodnik pucanja ležajeva mjenjača. Za prijevoz teških tereta, robusna konstrukcija rotacijske brtve također smanjuje parazitski otpor, neznatno, ali mjerljivo doprinoseći uštedi goriva tijekom godišnje prijeđene kilometraže.

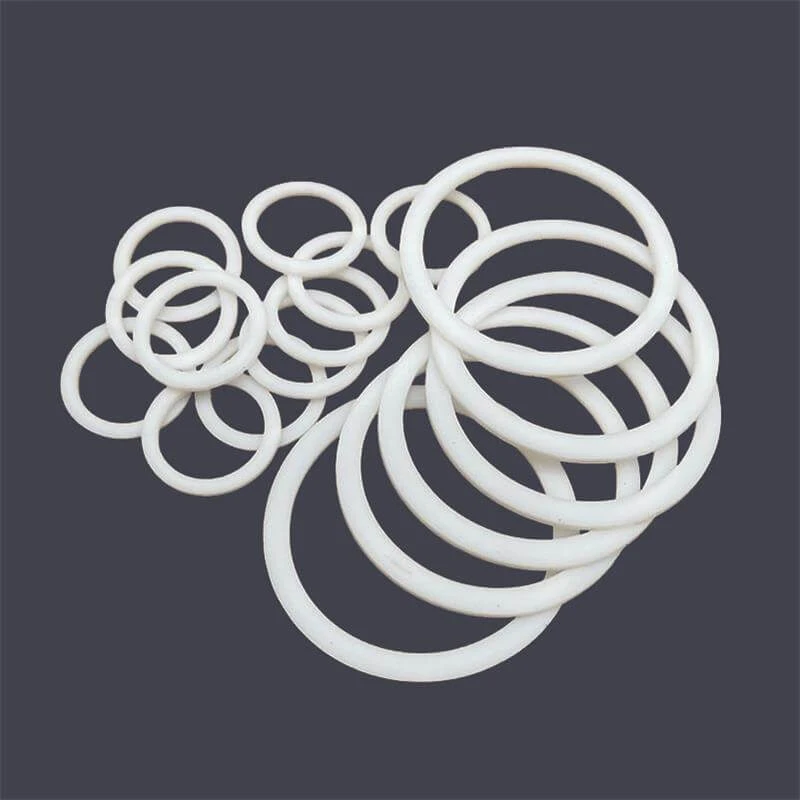

Potporni prstenovi za teške uvjete rada u visokotlačnim hidrauličkim sustavima
Rezervni prstenovisame po sebi nisu brtve, ali su nezamjenjivi pratioci O-prstenova i drugih elastomernih brtvi. Sprječavaju istiskivanje kroz radijalne zazore kada tlak prelazi 200 bara, što je tipičan scenarij u hidraulici upravljanja i ovjesa za kamione i autobuse.
Antiekstruzijska geometrija
Oštar rub ili nazubljeni dizajn potpornog prstena sprječava protok elastomera u otvor.Tvrdoća materijala i trenje– obično izrađeni od PTFE-a ili PEEK-a, potporni prstenovi moraju biti dovoljno tvrdi da se odupru deformacijama, ali dovoljno glatki da izbjegnu zareze na spojnim površinama. U teleskopskim amortizerima, pomoćni prstenovi podupiru glavni O-prsten tijekom ciklusa odbijanja i odbijanja, osiguravajući dosljedno prigušivanje. Za prijevoz teških tereta, korištenje potpornih prstenova u hidrauličkim cilindrima smanjuje rizik od pucanja brtve, što je osobito važno pri vučenju teških tereta na neravnom terenu. Njihova prednost niske cijene pojačana je skupim zastojima koje sprječavaju.

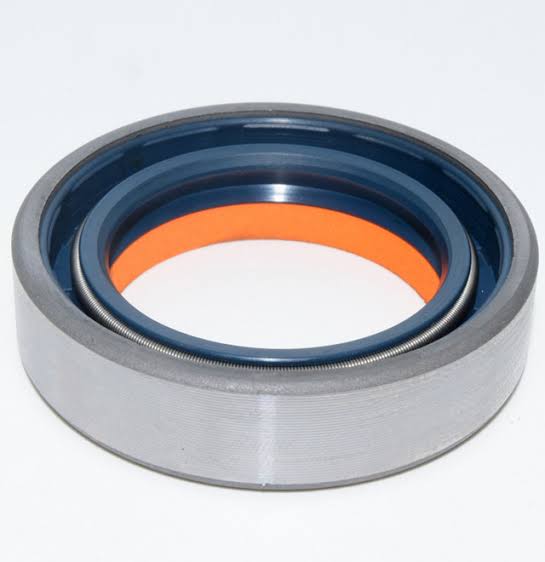

Kombinirane brtve za teške uvjete rada za sučelja mjenjača i priključnog vratila
Kombinirane brtve, također poznate kao kombinirane brtve, integriraju primarni brtveni rub sa sekundarnim brtvenim rubom i često metalnim kućištem. Dizajnirani su za primjene u kojima su i zadržavanje ulja i uklanjanje onečišćenja jednako kritični, kao što su pogonske jedinice (PTO) i pomoćni pogonski spojevi.
Sinergija s dvije usne
Glavna usna podnosi unutarnji pritisak, dok sekundarna usna briše vanjsku prljavštinu, produžujući radni vijek obje.Kontrola dubine ugradnje– budući da su kombinirane brtve kompaktne, pravilna dubina namještanja je od vitalnog značaja za izbjegavanje iskrivljenja usne; mnoge flote koriste jednostavan alat za mjerenje dubine. U transportu teških tereta, kombinirane brtve se preferiraju u upravljačkim osovinama gdje zglob upravljača uzrokuje bočno pomicanje vratila. Njihova robusna konstrukcija podnosi torzijske vibracije uobičajene u dizelskim pogonima. Menadžeri voznih parkova izvješćuju da zamjene kombiniranih brtvi, kada se provode preventivno svakih 300.000 milja, gotovo eliminiraju curenje ulja iz nosača priključnog vratila, što je čest izvor kontaminacije šasije i kvarova na tehničkom pregledu.

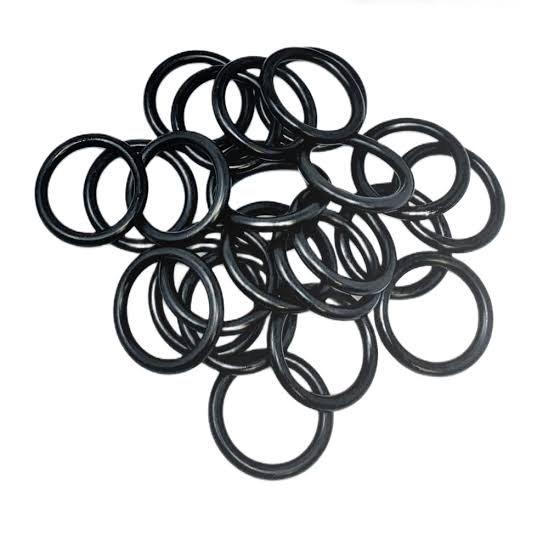

O‑prstenovi za teške uvjete rada u pneumatskim kočnim ventilima
Sustavi zračnih kočnica okosnica su sigurnosti teških kamiona iO‑prstenovisu primarni brtveni elementi u relejnim ventilima, ventilima za brzo otpuštanje i aktuatorima kočione komore. Ovi O-prstenovi moraju raditi u suhom, nepodmazanom zraku, gdje proklizavanje može uzrokovati nepravilan odziv ventila.
Aditivi za smanjenje trenja
Spojevi O‑prstena često uključuju grafit ili molibden disulfid kako bi se smanjio koeficijent trenja, omogućujući glatko kretanje kalema.Tvrdoća za brtvljenje niskim pritiskom– mekši spojevi (60 Shore A) bolje brtve pri niskim pritiscima, ali mogu ekstrudirati pri višim pritiscima; ravnoteža se postiže pomoću pomoćnih prstenova. U zimskim uvjetima, vlaga u zračnim cjevovodima može se smrznuti, ali O-prstenovi zadržavaju svoju elastičnost do -40 stupnjeva kada su pravilno specificirani. Za prijevoz teških tereta, redoviti testovi nepropusnosti kočionih krugova pomažu u prepoznavanju degradacije O-prstena prije nego što utječe na zaustavni put. Jednostavna zamjena O‑prstena u nožnom ventilu može vratiti odziv kočnica, što je izravna sigurnost.
Brtve transportne kazete za teške uvjete rada za potporne ležajeve pogonskog vratila
Često se koriste središnji ležajevi pogonskog vratilakasetne brtveza zaštitu ležaja od prskanja ulja pogonskog sklopa i vode s ceste. Ove su brtve izložene velikim brzinama rotacije i promjenjivim kutovima zbog zgloba ovjesa.
Orijentacija usana i drenaža
Neki dizajni kazeta uključuju drenažni otvor za izbacivanje vode koja prodre u labirint, sprječavajući unutarnju koroziju.Kompatibilnost masti– za ležajeve napunjene mašću, brtva kazete ne smije reagirati s mašću na bazi litija, što bi moglo uzrokovati bubrenje ili omekšavanje. U teškom transportu, istrošene brtve kazete na pogonskim vratilima dopuštaju ispuštanje masti, što dovodi do buke ležajeva i konačnog odvajanja vratila – katastrofalan kvar. Proaktivna zamjena tijekom servisa kvačila ili mjenjača je isplativa navika. Jednodijelna priroda kazete također smanjuje pogreške pri sklapanju, što je uobičajena briga u radionicama u kojima više tehničara radi u različitim smjenama.

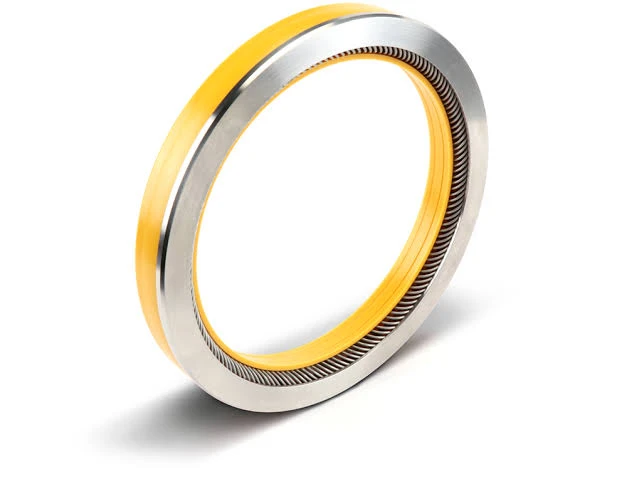

Rotacijske brtve za teške uvjete rada za prednje poklopce motora
Brtva prednjeg poklopca radilice je arotacijska brtvakoji kontrolira curenje ulja iz razvodnog kućišta. Doživljava jake toplinske cikluse i česta startanja, ali ipak mora održavati savršenu barijeru.
Završna obrada površine osovine
Polirana osovina s Ra od 0,2–0,4 µm idealna je za minimiziranje habanja usne dok istovremeno osigurava zadržavanje ulja.Praćenje istrošenosti brtve– neke flote mjere krajnji zazor radilice, jer pretjerano pomicanje potiska može rasteretiti rub brtve, uzrokujući povremena curenja. Moderne rotirajuće brtve imaju fluorosilikonski rub za poboljšanu kontrolu uljnog filma, smanjujući potrošnju ulja. Za teške uvjete prijevoza preporučuje se zamjena prednje rotacijske brtve pri svakom većem remontu motora (oko 800.000 milja), čak i ako ne curi – trošak brtve je trivijalan u usporedbi s radom prerade. Ovaj proaktivni stav održava motore čišćima i smanjuje kapanje ulja iz okoliša.
Potporni prstenovi i O-prstenovi za teške uvjete rada u cilindrima upravljača
Zupčanik servoupravljača koristi klip s klipnim pokretomO‑prstenoviirezervni prstenoviza kontrolu hidrauličkog tlaka. Ovdje su pomoćni prstenovi ključni jer pritisci na upravljaču mogu iznenada skočiti tijekom manevara parkiranja.
Kontrola carinjenja
Kako se provrt cilindra troši, dijametralni zazor se povećava, što potporne prstenove čini još važnijim.Podmazivanje montaže– upotreba tankog sloja hidrauličke tekućine sprječava kotrljanje O-prstena tijekom ugradnje, što bi moglo ugroziti postavljanje pomoćnog prstena. Operateri voznih parkova često zanemaruju ovaj par brtvila, ali iznenadni gubitak pomoćnog napajanja otežava upravljanje vozilom – ozbiljna opasnost u transportu teških tereta. Rutinska analiza tekućine može otkriti čestice istrošenosti brtve, što zahtijeva pravovremenu zamjenu. Kombinacijom O‑prstenova s potpornim prstenovima odgovarajuće veličine, osjećaj upravljanja ostaje dosljedan, a životni vijek brtve gotovo se udvostručuje u usporedbi s korištenjem samih O‑prstenova.
Integrirano brtvljenje za teške uvjete rada s kombiniranim, kazetnim, rotirajućim, pomoćnim i O-prstenovima
Niti jedna vrsta brtve ne zadovoljava sve potrebe; uspješna strategija održavanja voznog parka integrira svih pet obitelji.Kombinirane brtvezaštiti PTO,kasetne brtvekrajevi zaštitnih kotača,rotacijske brtvesigurni prijenosi, ojačani rezervni prstenovihidraulički O‑prstenovi, a sami O-prstenovi su sveprisutni.
Prediktivno planiranje održavanja
Bilježenje intervala zamjene brtvi i korelacija s načinima kvara pomaže u prilagođavanju intervala za svaki model kamiona.Skladištenje i rukovanje– tuljane treba držati u hladnim i suhim uvjetima, daleko od izvora ozona; čak i nove brtve degradiraju ako se nepropisno skladište.Specifikacije zakretnog momenta– pretjerano zatezanje prirubnica vijaka može iskriviti kazeta ili kombinirana kućišta, izazivajući curenje. Za prijevoz teških tereta, sveobuhvatni program upravljanja brtvom smanjuje neplanirano održavanje za gotovo 30%, prema referentnim vrijednostima voznog parka. Sinergija pravilnog odabira, ispravne ugradnje i pravovremene obnove osigurava da kamioni i autobusi prijeđu milijune kilometara uz minimalan gubitak tekućine, niže operativne troškove i poboljšanu sigurnost na cesti.
Zaključak
Izdržljivo brtvljenje na velikim udaljenostima nije naknadna misao – to je disciplina. Za prijevoz teških tereta, kombinirana pouzdanost odO‑prstenovi, kasetne brtve, rotacijske brtve, rezervni prstenovi, ikombinirane brtvečini okosnicu neprekidnog rada flote. Svaka komponenta se bavi specifičnim načinima kvara, od ekstruzije preko kontaminacije do toplinskog starenja. Prihvaćanjem holističkog pogleda i ulaganjem u kvalitetne brtve i pedantne prakse ugradnje, operateri voznih parkova mogu transformirati održavanje iz reaktivnog tereta u stratešku prednost. U konačnici, svaka brtva pridonosi misiji sigurnog, učinkovitog i profitabilnog prijevoza teških tereta.
