Uvod
Preciznost pogonskog sklopa nije samo mjerilo-već je temelj moderne mobilnosti. Svaka rotirajuća osovina, svaki put tekućine pod tlakom i svaki toplinski ciklus zahtijevaju komponente koje održavaju točne tolerancije. Među njima brtveni elementi igraju podcijenjenu, ali kritičnu ulogu. Bez pouzdanih barijera, maziva izlaze, onečišćenja ulaze i trenje se povećava, što sve smanjuje performanse vozila. Ovaj članak istražuje kako strateški odabirproizvodi za brtvljenjemože optimizirati učinkovitost, trajnost i pouzdanost u različitim arhitekturama vozila.
PRECIZNOST POGONSKOG STROJA VOZILA I DOPRINOS AUTOMOBILSKIH BRTVA
Automobilske brtvenesuđeni su čuvari pogona s unutarnjim izgaranjem i hibridnih pogona. Sprječavaju curenje ulja na poklopcima ventila, kućištima radilice i kućištima mjenjača, osiguravajući da podmazivanje dopre do svakog ležaja i zupčanika. U okruženjima s visokim temperaturama, ove brtve moraju biti otporne na stvrdnjavanje i pucanje.
Odabir pravog elastomernog spoja
Nitril, FKM ili silikon – izravno utječu na sposobnost brtve da održava kontaktni pritisak tijekom vremena. Štoviše, dizajn brtvene usne utječe na hidrodinamičku debljinu uljnog filma, što smanjuje granično trenje. Minimizirajući unutarnje curenje, automobilske brtve čuvaju volumetrijsku učinkovitost pumpe, čime doprinose ukupnoj ekonomičnosti goriva i izlaznoj snazi vozila.
POBOLJŠANJE UŠTEDNOSTI GORIVA U VOZILU S O‑PRSTENOVIMA U KRUGOVIMA TEKUĆINE

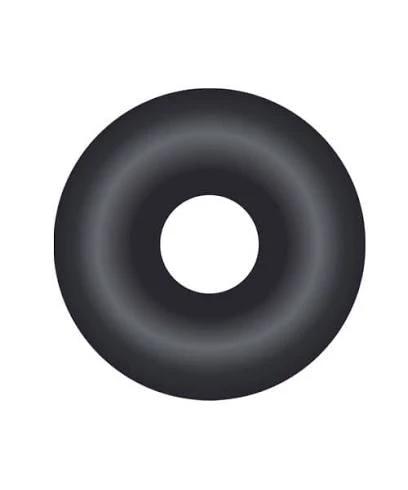

O‑prstenovisu sveprisutni u sustavima tekućina vozila, od otvora za motorno ulje do prolaza rashladne tekućine. Njihov kružni presjek i jednostavan dizajn uvodnice čine ih isplativima, ali vrlo pouzdanima. Međutim, njihova izvedba ovisi o pravilnom stiskanju i ispunjavanju utora.
Upravljački skup kompresijevitalna je
prekomjerna trajna deformacija dovodi do propuhivanja i pada tlaka, prisiljavajući pumpu da radi više. U sustavima za ubrizgavanje goriva, O-prstenovi sprječavaju curenje goriva pod visokim tlakom pored mlaznica injektora, čime se održavaju precizni uzorci prskanja. Ova preciznost izravno se pretvara u bolje izgaranje i smanjene neizgorene ugljikovodike. Za moderna vozila sa start-stop tehnologijom, O-prstenovi moraju izdržati česte promjene pritiska bez gubitka elastičnosti, što je faktor koji se često zanemaruje u rutinskom održavanju.

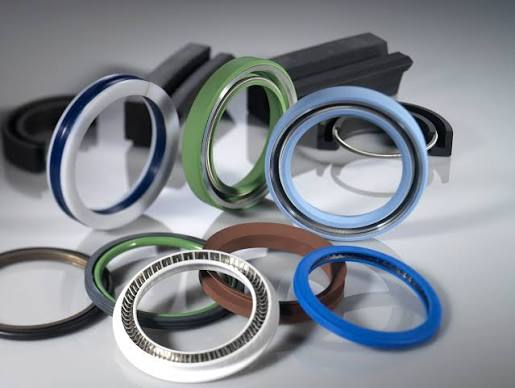

ROTACIJSKE BRTVE ZA VOZILA ZA PRIMJENE VRATILA VELIKE BRZINE

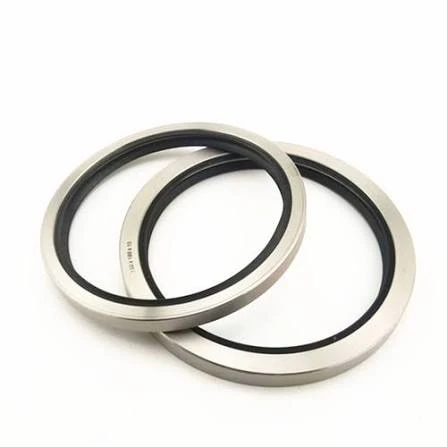

Rotacijske brtve, poznatiji kao uljne brtve ili brtve vratila, neophodni su gdje god rotirajuća osovina prodre u kućište. U mjenjačima vozila i pogonima osovina zadržavaju mazivo, a isključuju prljavštinu i vlagu.
Razumijevanje učinka pumpanja
Spiralni rubovi ili više usana brtvene usne stvaraju blagi gradijent tlaka koji pumpa ulje natrag u korito. Ovo dinamičko djelovanje smanjuje curenje čak i pri velikim obodnim brzinama. Za reduktore električnih vozila, rotacijske brtve moraju podnositi više okretaje u minuti uz minimalno stvaranje topline uslijed trenja. Napredni materijali poput spojeva punjenih PTFE-om smanjuju koeficijent trenja, čime se smanjuju parazitski gubici. Kada su pravilno ugrađene, rotacijske brtve produžuju životni vijek ležajeva i zupčanika, izravno utječući na pouzdanost vozila.
BRTVE ZA AUTOMOBILE U SUSTAVIMA ZA TOPLINSKO UPRAVLJANJE VOZILA
Upravljanje toplinom postaje sve složenije s integracijom hlađenja baterija i povrata otpadne topline.Automobilske brtvekoriste se u vodenim pumpama, termostatima i EGR hladnjacima.
Otporni aditivi rashladne tekućine
Kao što su etilen glikol i inhibitori korozije – zahtijeva brtve s izvrsnom kemijskom stabilnošću. Osim toga, temperaturne fluktuacije od pokretanja ispod nule do rada na preko 100 stupnjeva zahtijevaju fleksibilnost pri niskim temperaturama i vlačnu čvrstoću pri visokim temperaturama. Neispravna brtva u krugu hlađenja može dovesti do pregrijavanja, smanjenog vijeka trajanja motora, pa čak i katastrofalnog kvara. Upotrebom naprednih geometrija brtvljenja, kao što su stepenasti ili valoviti rubovi, inženjeri poboljšavaju usklađenost s deformacijama provrta kućišta, osiguravajući dosljednu silu stezanja tijekom cijelog vijeka trajanja vozila.
O‑PRSTENOVI ZA HIDRAULIČNE I PNEUMATSKE SUSTAVE VOZILA
Teška vozila uvelike se oslanjaju na hidraulične sustave za upravljanje, kočenje i ovjes.O‑prstenoviu tim se krugovima suočavaju s visokim tlakom, koji često prelazi 200 bara.
Dizajn utora i ekstruzijski razmak
Potrebni su odgovarajući potporni prstenovi ili uređaji protiv ekstruzije kako bi se spriječilo grickanje O-prstena pod skokovima pritiska. Štoviše, završna obrada površine spojnog hardvera izravno utječe na vijek trajanja brtve; hrapava površina ubrzava trošenje, dok zrcalna završna obrada može spriječiti podmazivanje. U pneumatskim aktuatorima O‑prstenovi moraju održavati brtvljenje čak i sa suhim zrakom, gdje je podmazivanje minimalno. Korištenje interno podmazanih spojeva O-prstena (npr. s molibden disulfidom) smanjuje proklizavanje i poboljšava vrijeme odziva. Posljedično, sustavi upravljanja vozilom postaju precizniji, povećavajući sigurnost i udobnost vozača.
ROTACIJSKE BRTVE ZA PRIMJENE OSOVINA I DIFERENCIJALA VOZILA
Brtve osovina izložene su velikim torzijskim opterećenjima, neusklađenosti i onečišćenju otpadom s ceste.Rotacijske brtvedizajnirani za ove uvjete često imaju rub za prašinu uz glavni brtveni rub.
Upravljanje ekscentričnosti
Sposobnost praćenja isticanja osovine bez gubitka kontakta je ključna. Analiza konačnih elemenata pomaže optimizirati geometriju usana kako bi se trošenje svelo na najmanju moguću mjeru uz održavanje dovoljne interferencije. U diferencijalima, gdje ulje mjenjača sadrži aditive poput spojeva sumpora i fosfora, materijal brtve mora biti otporan na kemijski napad. Moderne rotirajuće brtve sadrže fluoroelastomere koji nude izvrsnu otpornost na oksidaciju na visokim temperaturama i agresivne aditive. To osigurava da mazivo ostane čisto i viskozno, čime se smanjuje buka mjenjača i produžuju intervali remonta vozila.
KONTROLA ISPUŠTANJA IZ VOZILA I KORIŠTENJE AUTOMOBILSKIH BRTVI
Propisi o emisiji su pooštreni, potičući čvršće brtvljenje ventilacije kućišta radilice i sustava za povrat para goriva.Automobilske brtveu ovim primjenama mora spriječiti ispuštanje ugljikovodika u atmosferu.

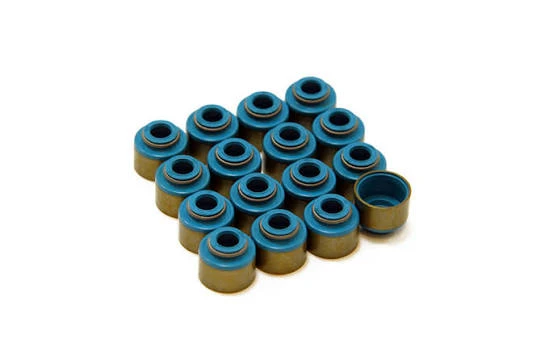

Brtve stabla ventilanajbolji su primjer
Oni kontroliraju količinu ulja koja ulazi u komoru za izgaranje, izravno utječući na emisije čestica. Istrošena brtva ventila omogućuje sagorijevanje viška ulja, stvarajući plavi dim i povećavajući izlaz PM2,5. Slično, brtve u EVAP sustavu moraju održavati vakuum tijekom ispitivanja nepropusnosti. Usvajanjem dizajna s dvostrukom usnom ili oprugom, inženjeri postižu gotovo nulto curenje, pomažući proizvođačima vozila da zadovolje standarde Euro 7 ili EPA bez žrtvovanja performansi.
O‑PRSTENOVI U SUSTAVIMA UBRIZGAVANJA GORIVA U VOZILIMA
Moderni motori s izravnim ubrizgavanjem rade na tlaku do 350 bara iO‑prstenovismjestiti između tijela brizgaljke i glave cilindra. Ovi O‑prstenovi suočavaju se s teškim uvjetima vrućeg goriva i cikličkog pritiska.
Optimiziranje tvrdoće i istezanja
Potrebna je ravnoteža; pretvrda i brtva se možda neće prilagoditi površinskim nepravilnostima, premekana i može se ekstrudirati. Osim toga, mješavine goriva koje sadrže etanol ili metanol zahtijevaju posebne elastomere s malim bubrenjem. Kvar O‑prstena na ovom mjestu može uzrokovati razrjeđivanje goriva u motornom ulju, smanjenje viskoznosti i oštećenje ležajeva. Redovita provjera O‑prstenova mlaznica tijekom održavanja isplativ je način za očuvanje snage vozila i odziva leptira za gas.
ELEKTRIFIKACIJA VOZILA I ROTACIJSKE BRTVE ZA ELEKTROMOTORE
Električna vozila (EV) uvode nove izazove brtvljenja, posebno u kućištu motora i reduktorskim jedinicama.Rotacijske brtveovdje mora funkcionirati s minimalnim otporom kako bi se izbjeglo pražnjenje baterije.
Premazi za usne s niskim trenjemkao što je dijamant
Poput ugljika (DLC) značajno smanjuju gubitak okretnog momenta. Nadalje, odsutnost plinova izgaranja znači niže radne temperature, ali brtve i dalje moraju tolerirati vrtnju velike brzine (preko 15.000 o/min). U nekim je izvedbama poželjna beskontaktna labirintska brtva, ali za motore hlađene uljem učinkovitije su konvencionalne rotacijske brtve s optimiziranim profilima. Minimizirajući gubitke uslijed trenja, ove brtve izravno pridonose dometu vožnje po punjenju.
INTEGRACIJA AUTOMOBILSKIH BRTVI, O‑PRSTENOVA I ROTACIJSKIH BRTVA U DIZAJN VOZILA
Niti jedna vrsta brtve ne može riješiti sve izazove; potrebna je sveobuhvatna strategija. Inženjeri moraju uzeti u obzir temperaturu,{1}}cijeli sustav, tlak, medije, gibanje i čimbenike okoline.
Matrica kompatibilnosti materijala
Uspoređivanje elastomera s radnim tekućinama pomaže u izbjegavanju preranog kvara.Instalacijski postupci– pravilan alat i podmazivanje tijekom sastavljanja sprječavaju uvijanje ili rezanje.Testiranje životnog ciklusa– ubrzani testovi izdržljivosti simuliraju milijune ciklusa za provjeru pouzdanosti. Kada su sve tri obitelji brtvi dizajnirane sinergijski, pogonski sklop radi s vrhunskom učinkovitošću, s minimalnim parazitskim gubicima i produljenim intervalima održavanja. Ovaj holistički pristup u konačnici definira vrhunsko vozilo koje pruža i performanse i zadovoljstvo vlasnika.
Zaključak
Potraga za preciznošću pogonskog sklopa je u tijeku, a brtve su sastavni dio ovog putovanja. Bilo krozautomobilske brtve, O‑prstenovi, ilirotacijske brtve, svaka komponenta pridonosi smanjenom trenju, kontroliranom curenju i poboljšanoj izdržljivosti. Kako se tehnologije vozila razvijaju prema hibridizaciji i potpunoj elektrifikaciji, načela brtvljenja ostaju konstantna – pozornost posvećena detaljima, znanost o materijalima i inženjerstvo primjene. Ulaganje u kvalitetne brtve nije trošak; to je ulaganje u dugovječnost vozila, učinkovitost i zaštitu okoliša.
